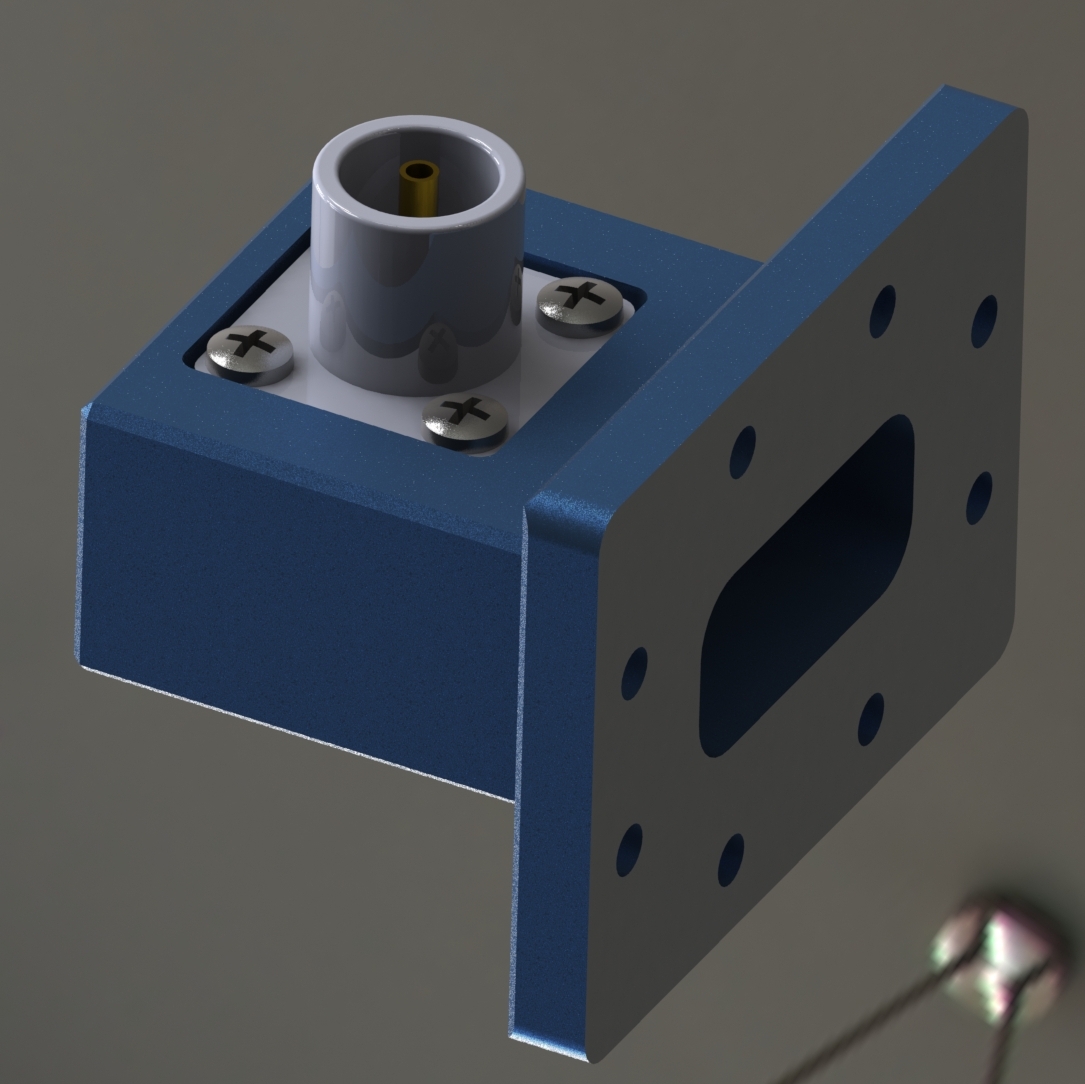

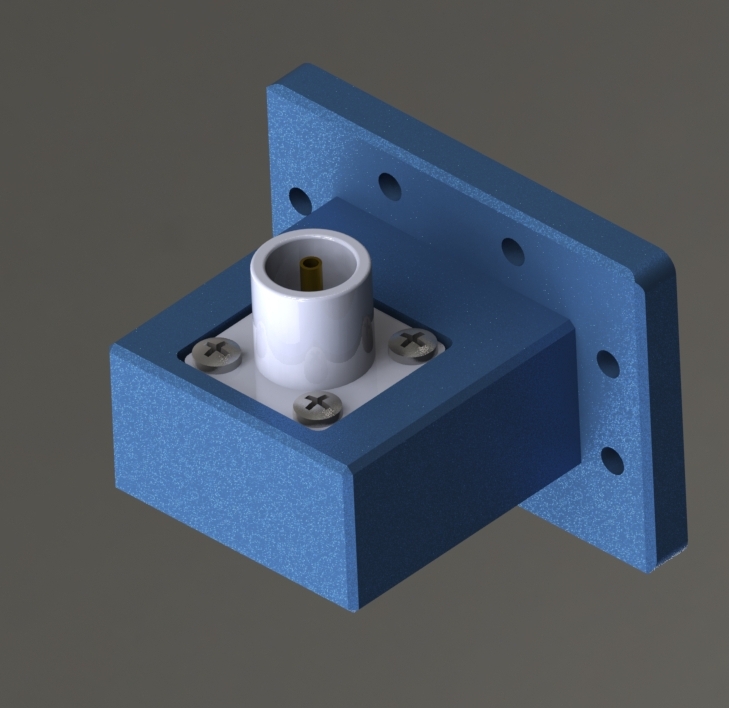

Adaptador de Guias WG-14/WR-137 para Conector de Cabo Coaxial tipo N modelo P65-A-S-C02-01-REV1.
A Flange é padrão UDR70 ( retangular com 08 furos sem o’ring) com precisão para um encaixe perfeito. Podemos fornecer com quaisquer outros padrões de flange.
Esse adaptador pode operar de 5.9 até 8.1GHz. Pode ser conectado a ODU de qualquer fabricante, OMT, Coupler, antenas e/ou demais dispositivos de microondas que possuam o mesmo tipo de Guias de Onda e flange.
 |
 |
Configuração
| Tamanho da Guia | WR-137 / WG14 |
| Flange | UDR70 |
| Conector | N Fêmea |
| Impedância | 50 Ohms |
| Geometria | Normal |
Especificações Elétricas
| Descrição | Min | Típico | Max | Unidade |
| Faixa de Frequência | 5.85 | 8.20 | GHz | |
| WSWR | 1.35:1 | |||
| Perda por Inserção | 0.25 | dB |
Especificações Mecânicas
Tamanho
| Comprimento | 50.7mm |
| Largura | 68.3mm |
| Altura | 49.4mm |
| Peso | 160g |
Conector de RF
| Tipo de Conector | N Fêmea |
| Especificação | Camada de Ouro 31 microns |
| Material de Contato | Bronze Passivado, Ouro |
| Material do Corpo | Bronze |
Interface da Guia
| Padrão da Guia | WR-137 |
| Padrão da Flange | UDR70 |
| Material do Corpo |
Alumínio Liga 1020 |
| Acabamento Externo | Anodizado Colorido |
| Acabamento Interno | Anodizado Colorido |
Especificações Ambientais
| Faixa de Temperatura | -55C até 120C |
Part Number:
| P65-A-S-C02-01-REV1 | Guia WR-137 – Flange UDR70 – Conector N |

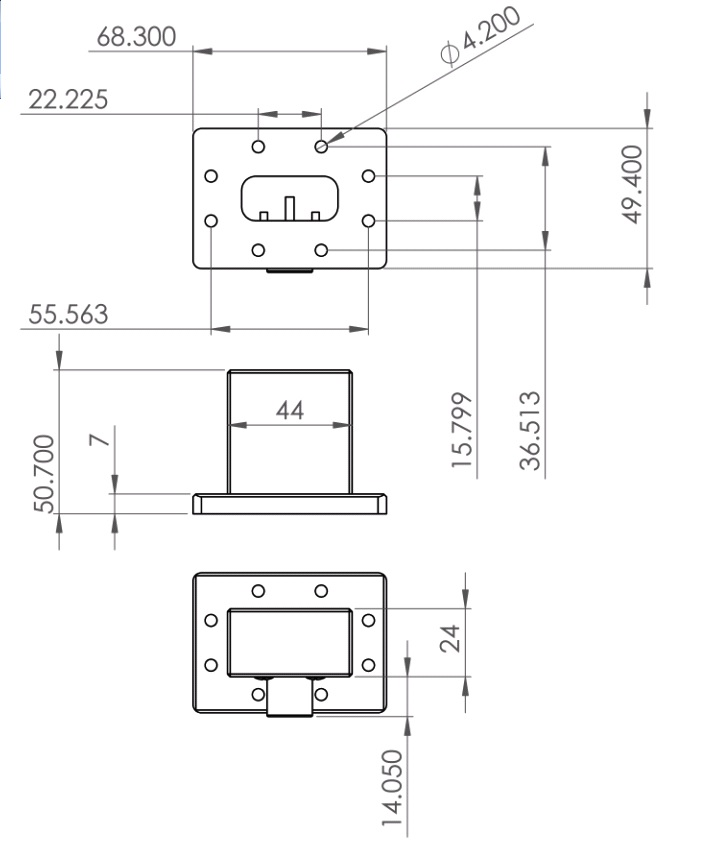

Desenho Mecanico
Padrões de Flanges Disponíveis:
