Acoplador Híbrido Pluton p65-A-G-D00-01

Descrição:

Acopladores Hibridos, chamados também de Coupler ou Splitter são dispositivos que possuem uma entrada e duas saídas. O sinal da entrada é dividido igualmente entre as duas saídas. Dessa forma a amplitude da saída é -3dB da entrada. Entre as duas saídas pode haver um acoplamento por volta de 10dB, dependendo do projeto.

No acoplador não ocorre mudança de polarização do sinal, já que as entradas e saídas possuem a mesma polarização.

O Acoplador Híbrido Pluton p65-A-G-D00-01 possui três portas com cavidade WG14 e furação para coplamento retangular. Nas portas laterais pode ser feito o acoplamento da guia de ondas ou diretamente para qualquer rádio com o adaptador específico.

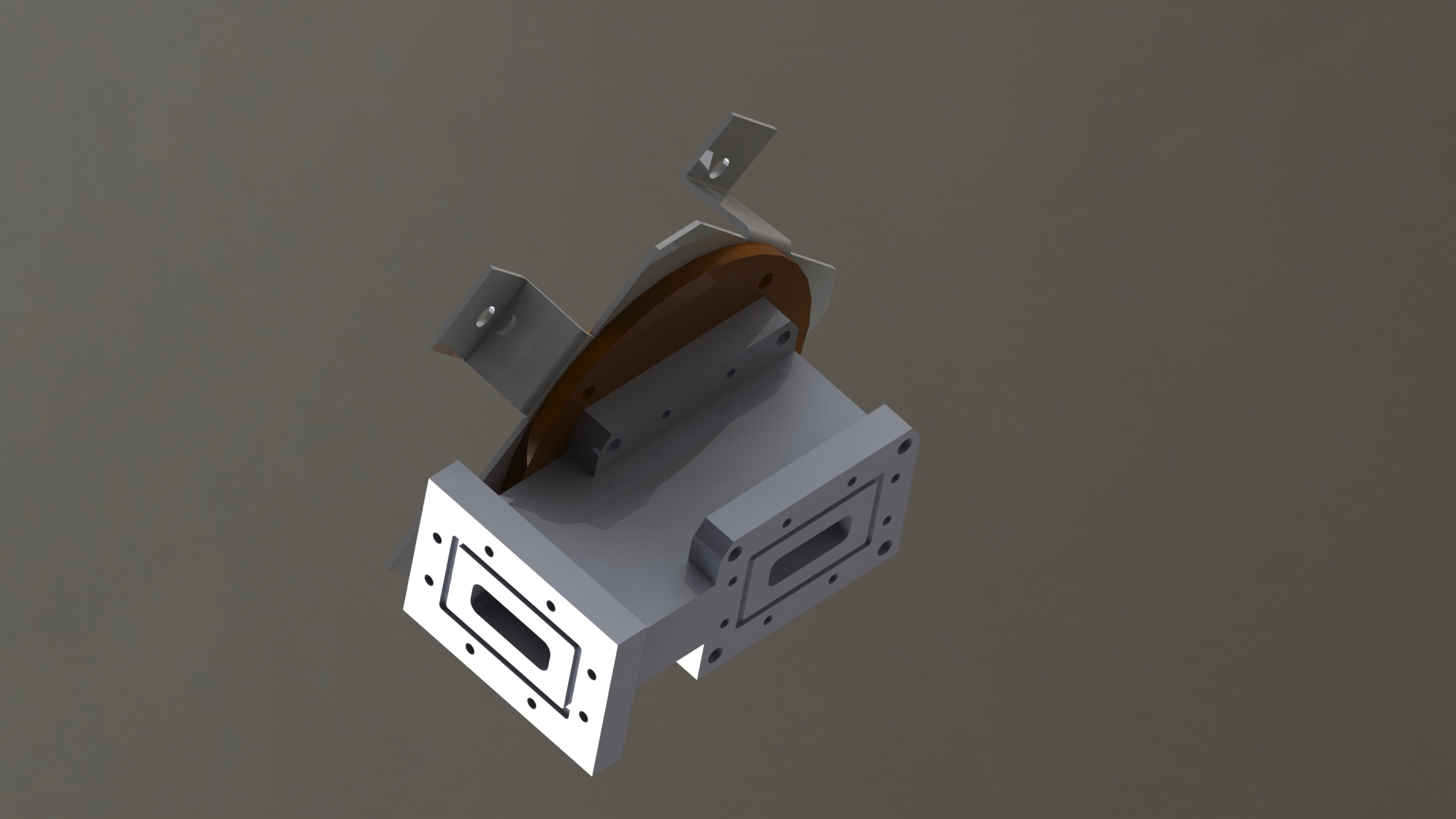

Na figura abaixo o Acoplador está montado com adaptação para o rádio Siae ASN6

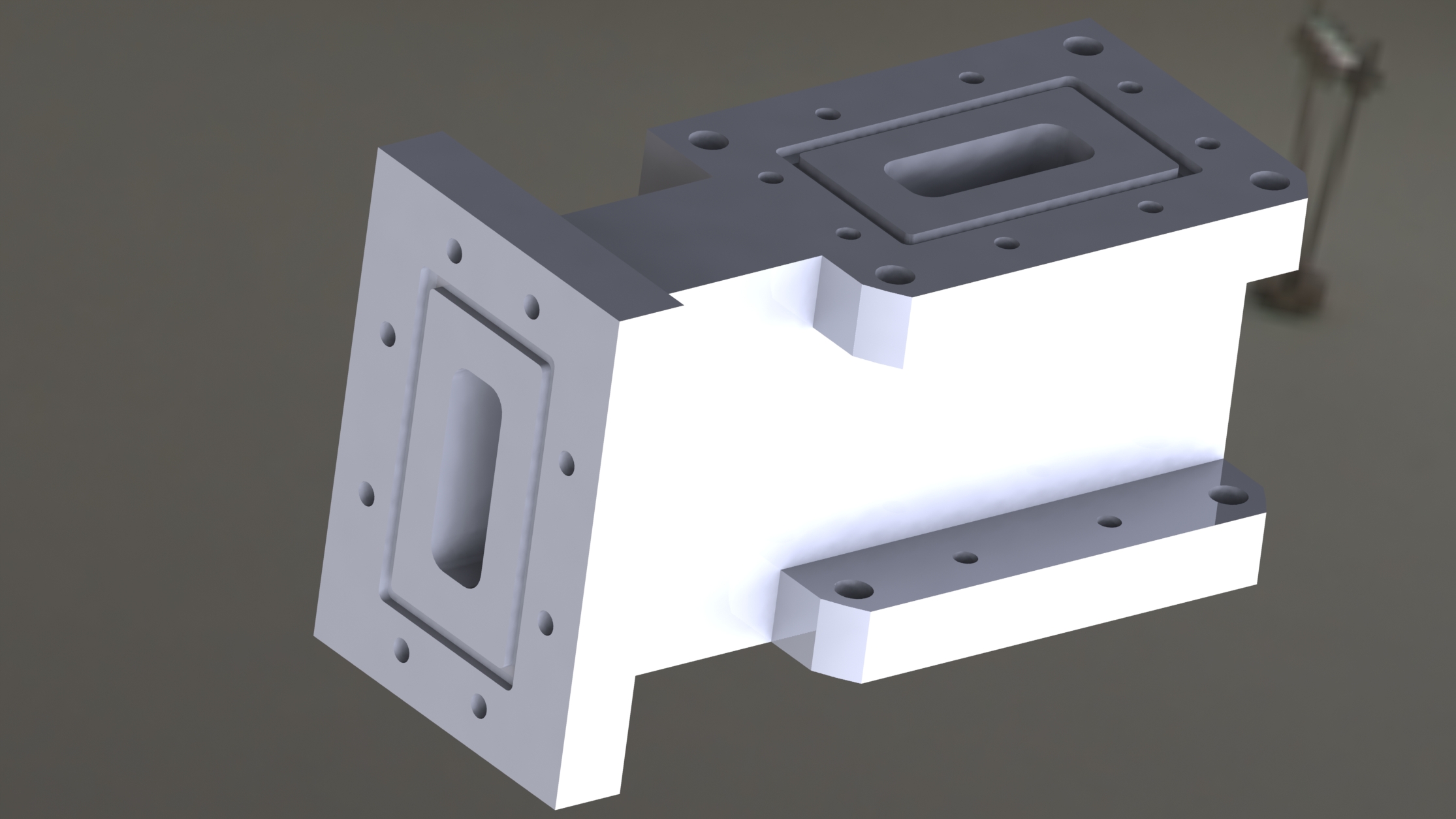

Abaixo estão as possíveis  configurações de montagem.
